Heatit Z-DIN 616 - Z-Wave Plus DIN-kisko relemoduuli

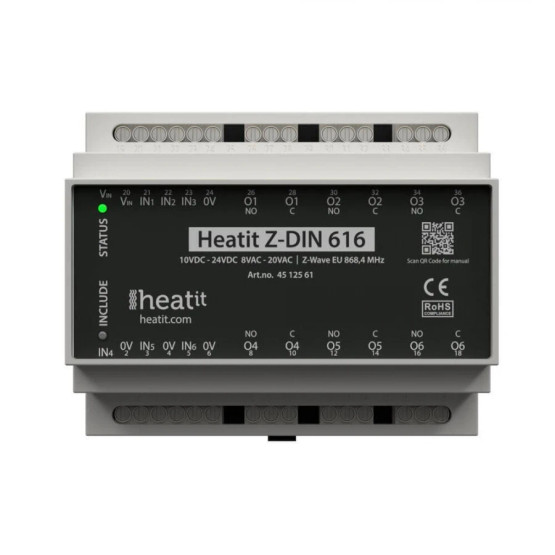

Heatit Z-DIN 616

Heatit Z-DIN 616 on 6 x 16A potentiaalivapaa rele DIN-kiskoon asennusta varten. Moduuli on varustettu 6 relekytkimellä ja 6 digitaalitulolla asennettavaksi vakio DIN-kiskoon (EN50022). Heatit Z-DIN 616: n kuutta erillistä relekytkintä voidaan vapaasti ohjata Z-Wave-verkosta ja käyttää moniin eri tarkoituksiin. Kaikki 6 relekytkintä on galvaanisesti erotettu toisistaan. ja sitä voidaan käyttää AC- ja / tai DC-kuormien säätämiseen. Jokainen relekytkin on mitoitettu enintään 16 A: n kuormille.

6 digitaalista tuloa voidaan liittää koskettimiin (Dry contact), esim. Rajakytkimiin, oven / ikkunan koskettimiin tai painikkeisiin. Toinen vaihtoehto on liittää ne erillisten antureiden, esimerkiksi PIR-antureiden, avoimen keräilijän lähtöihin . Heatit Z-DIN 616: n 6 tuloa voivat toimia myös tilanneohjaimina ja aktivoida ennalta määritetyt tilanteet muissa Z-Wave -laitteissa tai -ohjaimissa (lähettämällä Central Scene -ilmoituksia).

Heatit Z-DIN 616 toimitetaan 10 - 24 V DC: n virtalähteestä. Z-Wave liittämisen ja poistamisen aloittaminen suoritetaan aktivoimalla painike moduulin edessä olevan pienen reiän läpi . Heatit Z-DIN 616 on varustettu LEDillä moduulin edessä erilaisia tilailmoituksia varten.

Ominaisuudet:

• DIN-kisko moduuli, jossa 6kpl rele-ulostuloja ja 6 kpl digitaalisia sisääntuloja
• Z-Wave -liitäntä muille järjestelmille niiden ohjaamiseksi Z-Wave-verkon kautta
• 6 x 16A vapaita releitä (potential free relays)
• 2-napainen kytkinratkaisu käytettäessä 2 x releitä yhdessä
• Toimii Z-Wave verkon kantaman laajentimena (slave)
• OTA - firmware päivitykset
• Tukee encryption tiloja: S0, S2 Access Control Class, S2 Authenticated Class, S2 Unauthenticated Class

Tekniset ominaisuudet:

• Protokolla Z-Wave, 868,4 MHz
• SDK 6.71.00
• Nimellisjännite 10 - 24 V DC 8 - 24 V AC
• Virrankulutus 0,6W + 0,5W pr. aktiivirele (enintään 4 W)
• Ruuviliittimet 0,2 - 2,5 mm²
• Lähdöt 6 x 1-napainen potentiaalivapaa (10 mm: n välys)
• Relekytkimet AC1: 16A 250V AC,  AC3: 750W (moottori),  AC15: 360VA
• Maks. käynnistysvirta 80A / 20ms
• Yhteystiedot yhteiset ja normaalisti suljetut
• Tulot 6 x 1-napainen potentiaalivapaa  (5 mm välys), enintään 10 V DC
• Tuloimpedanssi 10 kOhm
• Verkkoalue jopa 40 metriä (ympäristöstä riippuen)
• IP-luokka IP 20

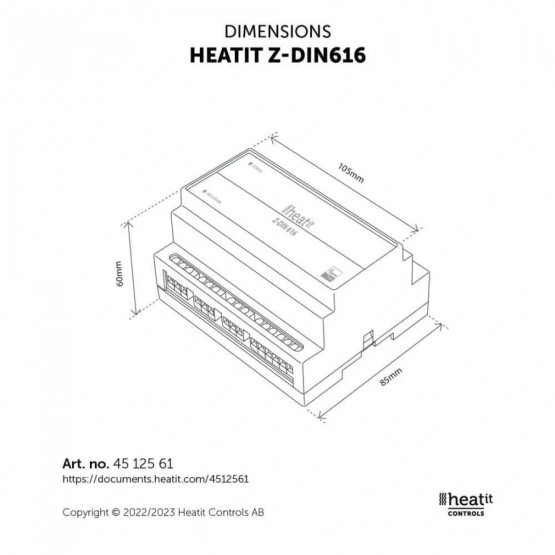

• Koko (KxLxS) 85 x 105 x 60 mm, M36 6-moduulinen DIN-kisko
• Sertifikaatit Z-Wave Plus,  CE,  EN 50491-3: 2009 EN 60669-2: 2004, EMC 2014/30 / EU, RoHS 2011/65 / EU, LVD 2014/35  / EU

Toimitussisältöön ei sisälly 10-24 Vdc virtalähdettä, jonka Z-DIN 616 vaatii toimiakseen.
