HELTUN Touch Panel Switch Quarto - Z-Wave+ Painikerele 4-osainen

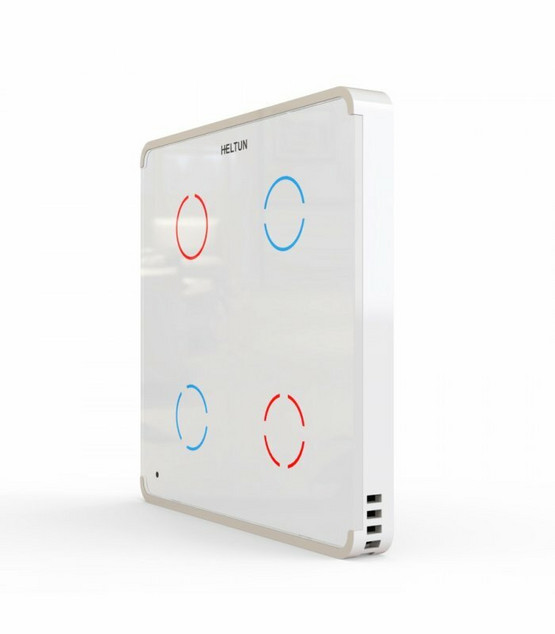

HELTUN Touch Panel Switch Quarto

HELTUN HE-TPS04 Advanced Programmable Touch Panel Switch tuo "Mahdottoman älykkäitä" ominaisuuksia kotisi valaistukseen, sähköpistorasioihin tai moottoroituihin kaihtimiin, ovien lukoihin, portteihin ja venttiileihin. Se korvaa olemassa olevan seinäkytkimen ja tuo Internetin yli seurannan, ohjauksen ja edistyneen ohjelmoitavuuden. Kosketuspaneeli on "mahdottoman ohut" seinällä, mutta täynnä ominaisuuksia, jotka tarjoavat parhaan mahdollisen hallinnan ja mukavuuden.

Ohjaa yhtä järjestelmää eri virtalähteillä

Touch Panelin neljäkanavaisen releen ansiosta se voi hallita neljää On/Off-laitetta. Itsenäiset relekanavatulot mahdollistavat järjestelmän ohjauksen eri virtalähteillä tai relelähdön käytön kuivina koskettimina, rele voidaan ladata 5 ampeeriin asti.

Yhdistetään Z-Wave-valoihin ja himmentimiin

Touch Panel on erinomainen valinta valaistusjärjestelmien hallintaan. Se mahdollistaa yhteyden Z-Wave™-valoihin ja himmentimiin, jotka ohjaavat sekä päälle että pois päältä, sekä tasaisen kirkastuksen (ylös) ja tasaisen himmennyksen (alas). Himmennystasot voidaan sitoa kosketuspaneelin painikkeiden taustavaloihin antamaan palautetta kytketyn valon tilasta (päällä/pois).

Kosketuspaneelin painikkeilla on useita toimintoja

Kosketuspaneelissa on erittäin herkät kapasitiiviset kosketuspainikkeet, jossa on kaksivärinen taustavalo (punainen/sininen). 15 taustavalon kirkkaustasoa voidaan konfiguroida manuaalisesti tai säätää automaattisesti ympäristön valaistusolosuhteisiin, jolloin ne on aina helppo nähdä.

Viisi tapaa käynnistää ohjelmoituja skenaarioita

Sisäänrakennetun reaaliaikakellon (RTC) avulla kosketuspaneeli voi käynnistää skenaarioita, joissa yhdistetyt laitteet on asetettu aikatauluun. Toinen tehokas ominaisuus antaa kosketuspaneelin laukaista liitettyjen laitteiden skenaarioita, kun lämpötila-, kosteus- tai valoanturin arvot muuttuvat. Kosketuspaneelipainike voi myös käynnistää skenaarioita suoraan ohjaimesta - jokaisen taustavalon ilmoittaessa kohtauksen tilan.

Tiedä kuinka paljon energiaa käytät

Kosketuspaneeli voi määrittää, kuinka paljon energiaa yhdistetyt laitteet käyttävät tiettynä päivänä, viikolla tai kuukautena. Määritä vain kuorman kulutus watteina kullekin relekanavalle, ja laitelogiikka laskee kokonaiskulutuksen suhteessa aikaan, jonka lähtö oli 'ON'-tilassa.

Perustuu uusimpaan Z-Wave-alustaan

Kosketuspaneelissa on Z-Wave Plus™ v2 700 -alustamoduuli, joten sitä voidaan käyttää Z-Wave-kotiautomaatiojärjestelmien kanssa. Se tukee Z-Wave 'S0' ja 'S2' suojausprotokollia, SmartStart-tekniikkaa ja voidaan liittää ("liittää") muihin Z-Wave-laitteisiin, kuten releisiin, moottoriohjaimiin, himmentimiin jne.

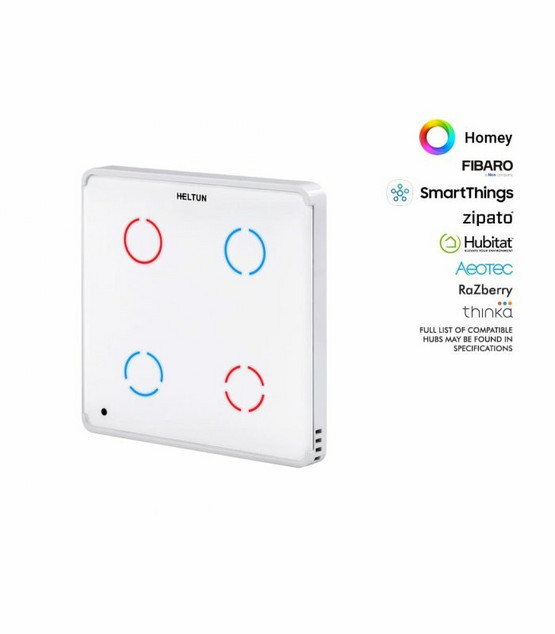

Yhteensopiva keskitin / Toimii

Aeotec, ComfortClick, Eedomus, Ezlo, Fibaro HC LITE, HC2, HC3, Jeedom, Home Assistant, Homey, Hubitat, RazBerry, SmartThings, Thinka, Zipato-yhdyskäytävät ja Z-Wave JS -kirjasto

Toiminnot ja ominaisuudet

• Vaihtoehdot sisällyttämiselle/poissulkemiselle Z-Wave-verkkoon/-verkkoon: Ei-suojattu, S0-suojattu, S2 luvaton, S2-valtuutettu avaimella
• 20 laitteen yhdistämishallinta verkosta
• Aikataulutila
• Jokainen painike voidaan asettaa ohjaamaan laitteita vastaavista ryhmistä
• Jokaista painikkeen taustavaloa ja relelähtöjä voidaan hallita yhdyskäytävällä tai siihen liittyvällä laitteella
• Jokainen painike voi laukaista kohtauksia
• Jokaisen painikkeen taustavalo voi osoittaa kohtauksen tai siihen liittyvän laitteen tilan
• Mikä tahansa kanava voidaan jättää ohjauksen ulkopuolelle
• Yhdeksän tilaa jokaiselle painikkeelle:
  • 1. Kytke päälle
  • 2. Kytke pois päältä
  • 3. Ajastin: ON>OFF
  • 4. Ajastin Käänteinen: OFF>ON
  • 5. Käänteinen tila
  • 6. Kahden painikkeen käänteinen
  • 7. Hetkellinen
  • 8. Hetkellinen suunnanvaihto
  • 9. Rullaverho (vain versiot, joissa on useita painikkeita)
• Säädettävät säännölliset mittaukset seuraavista: Sisäinen lämpötila-anturi, Sisäinen kosteusanturi, Sisäinen ympäristön valoanturi, Energiankulutusmittari
• Sisäisen huoneilman lämpötila-anturin kalibrointi
• Painikkeiden taustavalon kirkkauden säätö: Automaattinen säätö (riippuen ympäristön valosta), Manuaalinen säätö (15 tasoa).
• Taustavalon valmiustila (eri kirkkaus aktiiviselle ja ei-aktiiviselle tilalle)
• Taustavalon vilkkuva toiminto (helppo tunnistaa muiden Z-Wave-laitteiden joukosta)
• Taustavalon värit käänteiset
• Ohjelmiston energiankulutuksen logiikka
• Tehdasasetusten palautustoiminto
• SmartStart-tekniikka nopeaan Z-Wave-verkkojen lisäämiseen
• OTA (Over The Air) -salattu laiteohjelmistopäivitys

Tekniset ominaisuudet:

• Tyyppi: HE-TPS04
• Etukehyksen (seinällä) mitat: 89mm (K) × 89mm (L) × 9mm (S)
• Takaosan elektroniikkapaketin mitat: 53mm (K) × 53mm (L) × 28mm (S)
• Materiaalit: Karkaistu lasi näyttö/runko, palosuojattu muovi

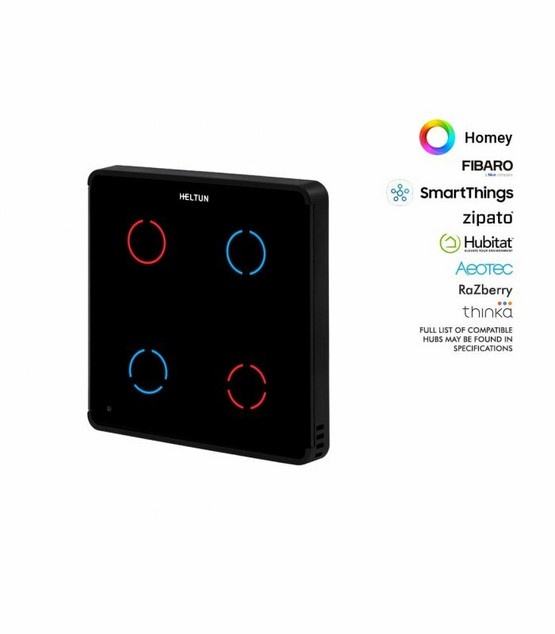

• 5 kehyksen väriä: valkoinen, kiiltävä musta, mattamusta, hopea, kromi
• 6 lasiväriä: valkoinen, musta, keltainen, vihreä, punainen, sininen
• 4 kapasitiivista kosketuspainiketta
• Punainen ja sininen LED-taustavalo jokaiselle painikkeelle
• 15 kirkkaustasoa (säädettävä) jokaiselle painikkeen taustavalolle
• 4-kanavainen relelähtö, resistiivinen kuorma jopa 5A kukin
• 2 riippumaton reletulo, potentiaalivapaa kosketin
• Käyttölämpötila: 0°С - +50°С
• Virtalähde: 85-265VAC 50Hz/60Hz tai 24-48VDC
• Virrankulutus: 1W
• Relekytkentä HELTUN Advanced Zero-Cross -teknologialla
• Releen käyttöikä: 100 000 kytkintä
• Sisäinen ympäristön valon tunnistin
• Sisäinen lämpötila-anturi: Mittausalue: –30°C - +80°C, Tarkkuus: ±0,5°C
• Sisäinen kosteusanturi: Mittausalue: 0% - 80%RH, Tarkkuus: ±3,0%RH
• IP-luokka: IP21
• Z-Wave Plus V2
• SDK: V7.11
• Z-Wave-moduuli: ZGM130S
• Vaatii asennuksen sähköliitäntärasiaan: pyöreä tai neliömäinen – min. syvyys 40mm
