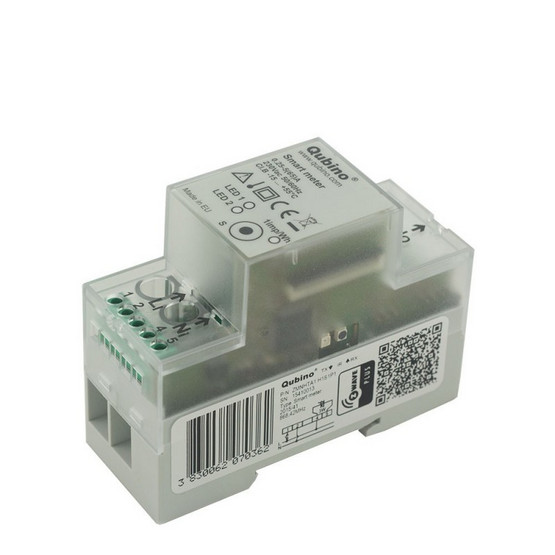

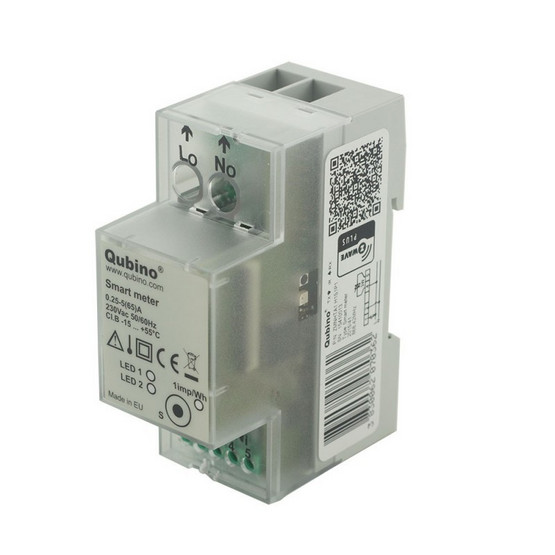

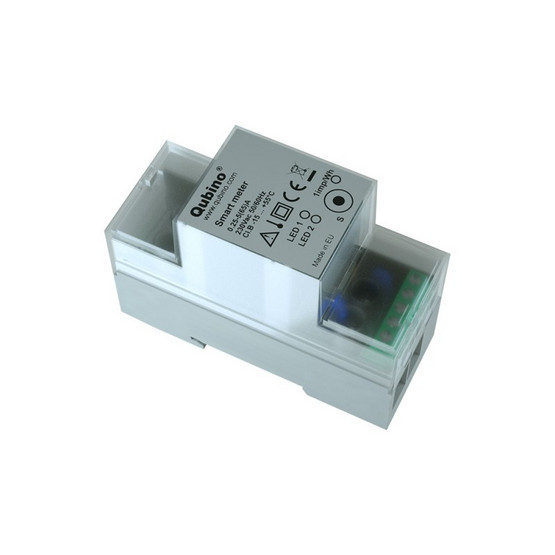

Qubino 1-Vaihe energiamittari
Qubino Smart Meter on erittäin monipuolinen ja tehokas Z-Wave-moduuli energian mittaamiseen yksivaiheisessa sähköverkossa, jopa 65A: iin saakka. Sisäänrakennettu mikroprosessori laskee energian, tehon ja tehokertoimen mitattuista signaaleista. Se on suunniteltu asennettavaksi DIN-kiskoon.
Mihin sitä käytetään?
Qubino Smart -mittaria voidaan käyttää asuin-, teollisuus- ja kodinkoneissa. Se mittaa energiaa suoraan 2-johdinverkoissa nopeasti jännitesignaaleista. Se laskee energian, tehon ja tehokertoimen mitattuista signaaleista. Voit hallita moduulia Z-Wave-verkon kautta. Se toimii myös toistimena parantaen Z-Wave-verkon kantamaa ja vakautta. Älykäs mittari on suunniteltu asennettavaksi DIN-kiskoon.
Tekniset tiedot
Pääterminaalit (LI, NI, Lo, Ei) | |
Liittimet: | 1,5… 16 (25) mm2 |
Liitäntäruuvit: | M5 |
Suurin vääntömomentti: | 3,5 Nm (PZ2) |
Valinnaiset liittimet (1,2,4,5) | |
Liittimet: | 0,05… 1 (2,5) mm2 |
Ruuvit: | M3 |
Suurin vääntömomentti: | 0,6 Nm |
Mittaukset: | |
Tyyppi (yhteys): | yksivaiheinen (1b) |
Virta (Iref): | 5 A |
Suurin virta (Imax): | 65 A |
Minimivirta (Imin): | 0,25 A |
Käynnistysvirta: | 20 mA |
Jännite (Un): | 230 V (± 20%) |
Virrankulutus: | <2 W |
Nimellistaajuus (fn): | 50 ja 60 Hz |
tarkkuus: | |
Aktiivinen energia ja voima: | |
Standardi EN 62053-21: | luokka 1 |
Standardi EN 50470-3: | luokka B |
Reaktiivinen energia: | |
Standardi EN 62053-23: | luokka 2 |
Optinen viestintä: | |

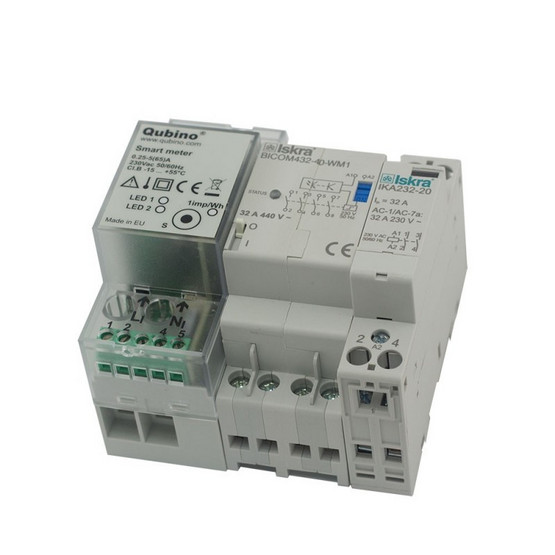

Tyyppi: | IR - käytetään ohjaamaan BICOM432-40-IR |
Tulo (1): | |
Nimellisjännite: | 230 V (± 20%) |
Tulon vastus: | 450 kOhm |
Turvallisuus: | |
Näyttö: | Kyllä |
Suojausluokka: | II |
Vaihtojännitetesti: | 4 kV |
Asennusluokka: | 300 VRMS Cat. III |
Standardi: | EN 50470 |
Ympäristöolosuhteet ja EMC: | Täyttää aktiivisten sisämittarien vaatimukset sisätiloissa. Lämpötila- ja ilmasto-olosuhteet standardin EN 62052-11 mukaisesti |
Ympäristöolosuhteet ja turvallisuus: | Täyttää aktiivisten sisämittarien vaatimukset sisätiloissa. Lämpötila- ja ilmasto-olosuhteet standardin EN 62052-11 mukaisesti |
Pölyn / veden suojaus: | IP20 |
Käyttölämpötila: | -10 ... 40 ° C |
Säilytyslämpötila: | -40 ... 70 ° C |
Kotelon materiaali: | itsestään sammuva |
UL94 V -yhteensopiva | Kyllä |
Sisämittari: | Kyllä |
Vaihtojännitetesti: | 4 kV |
Standardi: | EN 50470 |
Etäisyys: | jopa 30 m sisätiloissa (riippuen rakennusmateriaaleista) |
Paino (pakkauksen mukana): | 150 g (170 g) |
Taajuusalue: | 868,4 MHz, Z-wave |
Asennus | Din-kisko 35 mm |
Mitat (LxHxD): | 36 x 90 x 64 mm |
